نظام الرش الآلي شبكة أنابيب مملوءة بالمياه تُركّب عليها رشاشات حريق تعمل بالحرارة، فيفتح كل رشاش منفردًا فوق الحريق ليسيطر عليه أو يطفئه ويطلق الإنذار. ووفق تقرير الجمعية الوطنية للحماية من الحرائق (NFPA) الصادر في 2026 عن حرائق الولايات المتحدة، عملت الرشاشات في 90% من الحرائق الكبيرة بما يكفي لتشغيلها، وكانت فعالة في 97% منها. ويشرح هذا الدليل لمالك المبنى كيف تعمل، وأين تُشترط، وأنواعها، وصيانتها.
الخلاصة السريعة
- يفتح كل رشاش بحرارته وحده: في 76% من الحرائق التي عملت فيها الرشاشات فتح رشاش واحد فقط (بيانات NFPA للأعوام 2020–2024).
- إغلاق النظام قبل الحريق أكثر أسباب عدم عمل الرشاشات، فمراقبة الصمامات والصيانة لا تقل أهمية عن التصميم.
- يبدأ التصميم من تصنيف خطورة كل مكان، أو من نوع البضائع وارتفاع التخزين في المستودعات.
- يشترط NFPA 13 (إصدار 2025) في التركيبات الجديدة بأماكن الخطورة الخفيفة رشاشات سريعة الاستجابة أو سكنية، أو رشاشات التحكم للتطبيقات الخاصة (CMSA) السريعة الاستجابة، أو رشاشات الإخماد المبكر والاستجابة السريعة (ESFR).
- في المملكة يحدد الكود السعودي للحماية من الحرائق (SBC 801) والدفاع المدني أين تُشترط الرشاشات، ويُرجع عادة إلى NFPA 25 في صيانتها وفق الإصدار الذي يحدده SBC 801 والدفاع المدني.
كيف يعمل نظام الرش الآلي؟

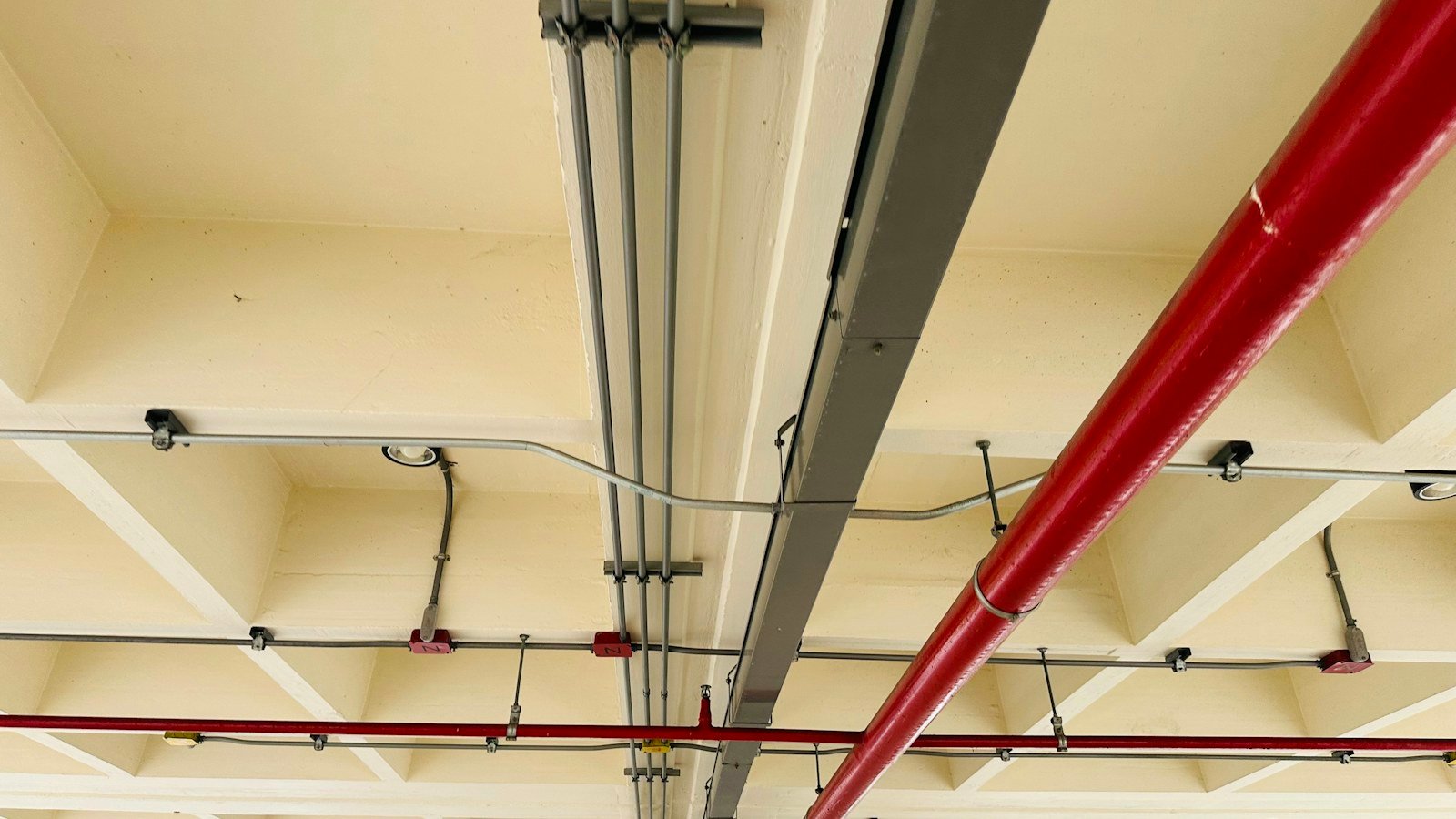

تملأ المياه القادمة من المصدر ومضخة الحريق الأنابيب حتى الرشاشات المغلقة. ويبقى كل رشاش مغلقًا بعنصر حساس للحرارة، غالبًا أمبولة زجاجية مملوءة بسائل أو وصلة ملحومة. وعندما تسخّن غازات الحريق العنصر إلى درجة تشغيله ينفصل، فتندفع المياه عبر عاكس الرشاش فوق الحريق، ويبقى ما لم يسخن من الرشاشات مغلقًا.
ومع سريان المياه يرسل مفتاح التدفق أو صمام الإنذار إشارة إلى لوحة إنذار الحريق، وتعمل مضخة الحريق مع انخفاض الضغط، وتستمر المياه حتى تُغلق صمامات التحكم (المحابس)، ولهذا يهم المالك دليل صمامات ومكونات شبكات مكافحة الحريق. ووجد تقرير NFPA أن الحريق بقي في الغرض أو الغرفة التي بدأ فيها في 93% من الحرائق مع وجود الرشاشات، مقابل 68% في المباني الخالية من أنظمة الإطفاء الآلي، وأن معدل الوفيات لكل حريق كان أقل بنسبة 90%. أما أنواع الأنظمة نفسها فيشرحها دليل الأنظمة الرطبة والجافة وسابقة التشغيل والغمر.
أساسيات تصنيف الخطورة
يصنّف NFPA 13 كل مكان غير مخصص للتخزين خطورةً خفيفة أو عادية (المجموعتان 1 و2) أو عالية (المجموعتان 1 و2) بحسب كمية محتوياته وقابليتها للاحتراق، ويحدد التصنيف كثافة المياه ومساحة التصميم ونوع الرشاشات. ويصف دليل معيار NFPA 13 كل فئة.
ويذكر ملحق NFPA 13 أمثلة، منها المخابز والمغاسل ومناطق الخدمة في المطاعم وغرف المعدات الميكانيكية ضمن الخطورة العادية من المجموعة 1، ورش السوائل القابلة للاشتعال وتصنيع البلاستيك وغرف مضخات الديزل ضمن الخطورة العالية من المجموعة 2. أما التخزين فيُصنف بنوع البضائع وطريقة تخزينها وارتفاعها، كما يشرح دليل حماية المستودعات والتخزين المرتفع.
ويتبع التصنيف المحتويات الفعلية لا اسم المكان، فأي تغيير في الاستخدام أو ارتفاع التخزين يحتاج إلى مراجعة التصميم. ويشترط NFPA 13 لوحة معلومات تسجل بيانات منها تصنيف الإشغال والبضائع وأقصى ارتفاع تخزين مخطط له.
أين تُشترط الرشاشات في المباني السعودية؟
يحدد الكود السعودي للحماية من الحرائق والدفاع المدني أين تُشترط أنظمة الرش الآلي، وإصدار 2024 من كود البناء السعودي إلزامي منذ 30 يونيو 2025، كما يوضح دليل الكود السعودي للحماية من الحرائق. ولا ننقل هنا حدود SBC 801 نفسها، لكن مجلس الكود الدولي (ICC) يذكر أن أكواد البناء السعودية لعام 2018 مبنية على الأكواد الدولية (I-Codes) لعام 2015، فيعطي النص النموذجي فكرة عن نوع الحدود المتوقعة. ففي نص كود البناء الدولي لعام 2015، كما ينشره مجلس الكود الدولي (ICC)، تُشترط الرشاشات في حالات منها:
- الإشغال التجمعي من المجموعة A-2 إذا تجاوزت مساحة منطقة الحريق 5,000 قدم² (464.5 م²)، أو بلغ عدد الشاغلين 100 أو أكثر، أو لم تكن منطقة الحريق في دور مخرج التفريغ.
- الإشغال التجاري (M) والتخزيني (S-1) إذا تجاوزت منطقة الحريق 12,000 قدم² (1,115 م²)، أو وقعت على ارتفاع يزيد على ثلاثة أدوار فوق مستوى الأرض، أو تجاوز مجموع مناطق الحريق 24,000 قدم² (2,230 م²).
- الإشغال السكني (R) في كامل المباني التي تضم منطقة حريق سكنية.
- أي مبنى فيه دور يشغله 30 شخصًا أو أكثر على ارتفاع 55 قدمًا (16.8 م) أو أكثر فوق أدنى مستوى تصل إليه آليات الدفاع المدني.
هذه قيم الكود النموذجي لا نص SBC 801، فأكّد الحد المطبق على كل مبنى مع الاستشاري وفق الإصدار المعتمد ومتطلبات الدفاع المدني.
أنواع الرشاشات: الوضع والاستجابة ودرجة الحرارة
| النوع | الاستخدام المعتاد | ما تتحقق منه |
|---|---|---|
| القائم (Upright) | الأنابيب المكشوفة في غرف المعدات ومواقف السيارات والمستودعات | بعد العاكس عن السقف |
| المتدلي والمتدلي الغاطس (Pendent) | الأسقف المستعارة في المكاتب والمراكز التجارية والفنادق | غطاء الفتحة من التجميعة المدرجة نفسها |
| الجانبي (Sidewall) | الغرف والممرات حيث تمتد الأنابيب على الجدار | إدراجه للخطورة ومقاس الغرفة |
| المخفي (Concealed) | الأسقف المعمارية | ألا تُطلى أغطيته أو تُلصق |
| الجاف | غرف التجميد والأماكن المعرضة للتجمد | نوع جاف مدرج بالطول الصحيح |
| ESFR ورشاشات التخزين | التخزين المرتفع والرفوف | حدود الإدراج |
ويشترط NFPA 13 (إصدار 2025) أن يكون غطاء الرشاش الغاطس أو المخفي جزءًا من تجميعة الرشاش المدرجة. ويشترط NFPA 25 (إصدار 2026) استبدال الأغطية التالفة أو المتآكلة أو المحمّلة بالأوساخ أو المطلية في الموقع أو الملصقة أو المثبتة بالسيليكون بأغطية مدرجة، أو استبدال التجميعة كلها إن لم يتوفر الغطاء.
سريع الاستجابة أم قياسي الاستجابة؟
تصف الاستجابة حساسية العنصر الحراري، وتُقاس بمؤشر زمن الاستجابة (RTI). ويعمل العنصر سريع الاستجابة قبل القياسي في الوضع نفسه، وإن كان ارتفاع السقف والتباعد والبعد عن السقف تؤثر أيضًا كما يوضح ملحق NFPA 13. ويسمح NFPA 13 مع الرشاشات سريعة الاستجابة بمساحة تصميم أصغر في الأنظمة الرطبة للخطورة الخفيفة والعادية بأسقف حتى 6.1 م، بشروط. أما سلسلة TY-B من تايكو (TYCO) فرشاش قياسي الاستجابة والتغطية.
درجة الحرارة ولون الأمبولة
يدل لون الأمبولة على درجة حرارة التشغيل. ففي نشرة سلسلة TY-B لدى تايكو، مثلًا، اللون البرتقالي لدرجة 57°م، والأحمر 68°م، والأصفر 79°م، والأخضر 93°م، والأزرق 141°م، والبنفسجي الفاتح (Mauve) 182°م. ويشترط NFPA 13 حيث تتجاوز أقصى حرارة للسقف 38°م (100°ف) درجة تشغيل تناسب حرارة السقف، وهو أمر يستحق التحقق تحت الأسطح الحارة وفي غرف المعدات خلال الصيف في المملكة.
مفاهيم خاطئة شائعة عن الرشاشات
| المفهوم الخاطئ | الواقع |
|---|---|
| «تعمل كل الرشاشات معًا» | يفتح كل رشاش بحرارته، ويُستثنى نظام الغمر ذو الفتحات المفتوحة. |
| «يشغّلها الدخان أو أبخرة الطبخ» | الرشاش التقليدي يستجيب للحرارة لا للدخان. |
| «مياه الرشاشات أضر من الحريق» | لا تتدفق المياه إلا من الرشاشات التي فتحت قرب الحريق. |
| «تغني الرشاشات عن الإنذار وإطفاء المطابخ» | الرشاشات تسيطر على الحريق، والإنذار ينبّه مبكرًا، وشفاطات المطابخ تحتاج إلى نظام إطفاء خاص بالمطابخ. |
إبقاء الرشاشات جاهزة: الصيانة وواجبات المالك
يشترط NFPA 25 (إصدار 2026) فحص الرشاشات والأنابيب والحمالات والرشاشات الاحتياطية سنويًا من مستوى الأرض. وتُختبر عينات أو تُستبدل الرشاشات عند 50 عامًا للقياسية، و25 عامًا لمعظم الرشاشات سريعة الاستجابة، و20 عامًا للجافة، ثم كل 10 أعوام، وكل الرشاشات عند 75 عامًا ثم كل 5 أعوام، وكل 5 أعوام في البيئات القاسية. وتجد صمامات التحكم وإنذارات التدفق وخروج النظام عن الخدمة في دليل NFPA 25 للفحص والاختبار والصيانة.
ويشترط NFPA 13 خزانة رشاشات احتياطية تضم كل الأنواع والأوضاع ودرجات الحرارة المركبة: 6 رشاشات على الأقل للمنشآت التي تقل رشاشاتها عن 300، و12 من 300 إلى 1,000، و24 لما يزيد على 1,000، مع مفتاح الشركة المصنعة لكل نوع وقائمة بما هو مركب. ويضيف إصدار 2025 أيضًا خزانة وثائق لسجل الإنجاز ومخططات التنفيذ والمخططات النهائية، وفق ملخص الجمعية الوطنية لرشاشات الحريق (NFSA) للمسودة الثانية والمراجعة الثانية SR-1054.
- أبقِ صمامات التحكم مفتوحة ومراقبة، مع اختبار وضع الصمام بعد أي إيقاف.
- أبقِ التخزين دون ارتفاع التصميم وبعيدًا عن الرشاشات.
- لا تطلِ الرشاشات ولا تغطها ولا تعلّق عليها أو على أنابيبها شيئًا.
- حافظ على خزانة الرشاشات الاحتياطية ومفتاحها.
- راجع أي تغيير في الاستخدام أو التخزين أو الأسقف قبل التنفيذ.
- استعن بأشخاص مؤهلين، وهم في إصدار 2025 من NFPA 13 من تلقوا تدريبًا تقبله الجهة المختصة (AHJ)، أو اعتمدتهم جهة اعتماد معترف بها، أو رخّصت لهم السلطة المختصة.
- ضع جدولًا زمنيًا لفحوص NFPA 25 واختباراته، واحتفظ بتقاريرها.
أخطاء شائعة وما يحدد التكلفة
- درجة حرارة تشغيل غير مناسبة قرب مصادر الحرارة أو تحت الأسطح الحارة.
- خلط رشاشات سريعة وقياسية الاستجابة في الحيز نفسه.
- مجارٍ أو إنارة أو أسقف تُضاف تحت الرشاشات، أو استبدال رشاش بنوع مختلف.
- رفع التخزين فوق ارتفاع التصميم.
وتعتمد التكلفة على تصنيف الخطورة والمساحة المحمية، ونوع النظام، ومصدر المياه والمضخة والخزان، وأنواع الرشاشات وعددها، وارتفاعات الأسقف والتنسيق، والاختبارات والتوثيق.
كيف تساعدك أزيدك
تغطي أزيدك من خلال حلول أنظمة مكافحة الحريق أنظمة الرش الآلي ومضخات الحريق والصمامات والأنابيب، وتتولى خدمة التصميم والحسابات الهندسية تحليل الإشغال وتحديد معايير التصميم وإعداد الحسابات الهندسية اللازمة، ونقدم دعم اعتمادات الدفاع المدني.
ومن العلامات ضمن نطاق توريدنا رشاشات تايكو، ومنها السلسلة TY-B والجافة DS-1 والمخفية Royal Flush II، ورشاشات فيكتوليك (Victaulic)، ومنها رشاش ESFR المتدلي بمعامل K16.8 طراز V4702 والجانبي FL-QR/SW. ونوصي بالتحقق من اعتماد كل طراز في نشرة بياناته.
أسئلة شائعة
هل تعمل كل الرشاشات معًا عند الحريق؟
لا. يفتح كل رشاش حين تسخن عنصره حرارة الحريق، فتبقى البقية مغلقة. وفي بيانات NFPA للأعوام 2020–2024 فتح رشاش واحد فقط في 76% من الحرائق التي عملت فيها الرشاشات، وخمسة أو أقل في 97%. ويُستثنى نظام الغمر الذي تتدفق فيه كل الفتحات معًا.
هل يشغّل الدخان أو أبخرة الطبخ الرشاش؟
لا يستجيب الرشاش التقليدي للدخان، بل لحرارة عنصره حين تبلغ درجة تشغيله. أما الدخان فتكتشفه كواشف نظام الإنذار. لكن مصدر حرارة قوي قريب جدًا من رشاش بدرجة تشغيل منخفضة قد يشغّله، لذلك تُختار درجة حرارة التشغيل بحسب أقصى حرارة متوقعة عند السقف.
ما الفرق بين الرشاش سريع الاستجابة والقياسي؟
العنصر الحراري في الرشاش سريع الاستجابة أكثر حساسية، فيعمل أسرع في الوضع نفسه. ويشترط NFPA 13 (إصدار 2025) الأنواع السريعة أو ما يماثلها في التركيبات الجديدة بأماكن الخطورة الخفيفة، وقد تسمح الأنواع السريعة بمساحة تصميم أصغر في الأنظمة الرطبة إذا تحققت شروط منها ارتفاع السقف.
ما المباني التي تحتاج إلى رشاشات في السعودية؟
يحدد ذلك الكود السعودي للحماية من الحرائق والدفاع المدني بحسب الإشغال والمساحة والارتفاع. وفي الكود النموذجي الدولي الذي بُنيت عليه أكواد 2018 تُشترط الرشاشات مثلًا في كامل المباني التي تضم منطقة حريق سكنية، وفي المباني التجارية والتخزينية الأكبر. فأكّد الحد المطبق على مبناك مع الاستشاري قبل التصميم.
متى تُستبدل الرشاشات؟
يشترط NFPA 25 (إصدار 2026) اختبار عينات أو الاستبدال عند 50 عامًا للرشاشات القياسية، و25 عامًا لمعظم الرشاشات سريعة الاستجابة، و20 للجافة، ثم كل 10 أعوام (وكل 5 أعوام بعد بلوغ 75 عامًا)، وكل 5 أعوام في البيئات القاسية. ويُستبدل فورًا الرشاش التالف أو المطلي أو المتآكل، ويُركّب بدله طراز مماثل من الخزانة الاحتياطية.
